RACHRC V2 – Shield Arduino Nano para Radio control con Puente H

Description

Shield de Arduino Nano para Control Motores con Radio Control especial para robots de competencia y de alto rendimiento

Características eléctricas Generales:

• Voltaje de entrada de 7 hasta 16V (Baterías Lipo de 2-4 celdas)
• Puente H para dos motores independientes
• Regulador Interno de 5V
• Salidas de potencia para cable grueso o Conexión de Borneras (Borneras opcionales)

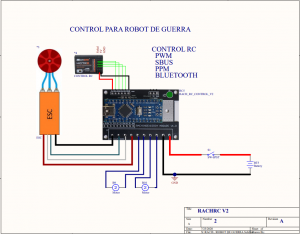

• Salida para conectar ESC para Brusless Motor (Robot de Guerra)
• Entradas dedicadas para control RC

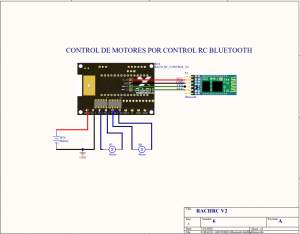

  • Bluetooth

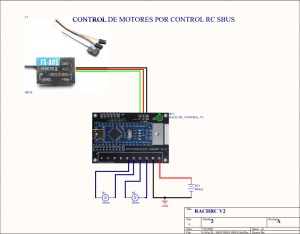

  • Sbus

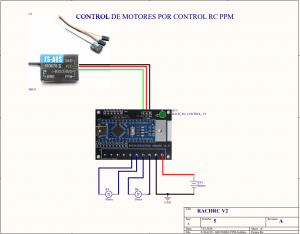

  • PPM

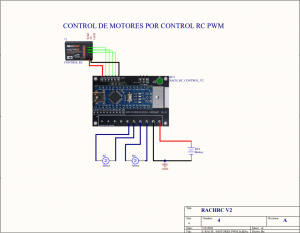

  • PWM
• Led indicador de funcionamiento
• Puertos auxiliares para otros sensores
  • I2S
  • Pines Análogos
• Códigos de ejemplo incluidos

Características del Puente H

• Salida de corriente (Output current): 15 A
• Entrada de Voltaje (Supply voltage): hasta 38V (solo el puente H)
• Apagado por batería baja (Undervoltage shutdown)
• Apagado por Sobre temperatura (Thermal shutdown)
• PWM opera a frecuencias hasta de 20 kHz

Notas:

• Incluye:
  • Tarjeta PCB
  • Doble Puente H
  • Resistencias del Circuito
  • Led Indicador
  • Regulador de voltaje
• No incluye Módulos extraíbles como:
  • No incluye Arduino Nano
  • No Incluye HC05 o HC06
  • No incluye Borneras
